Línea de corte transversal con cizalla rotativa 1350
Modelo: Tipo 1350
Descripción
Resumen técnico
La línea de corte transversal con cizalla rotativa 1350 transforma bobinas de acero en láminas mediante desbobinado, nivelado, alimentación con control de longitud, corte con cizalla rotativa, transporte y apilado. La configuración de referencia procesa material de 0,3–3,0 mm de espesor y láminas de 300–1250 mm de ancho.

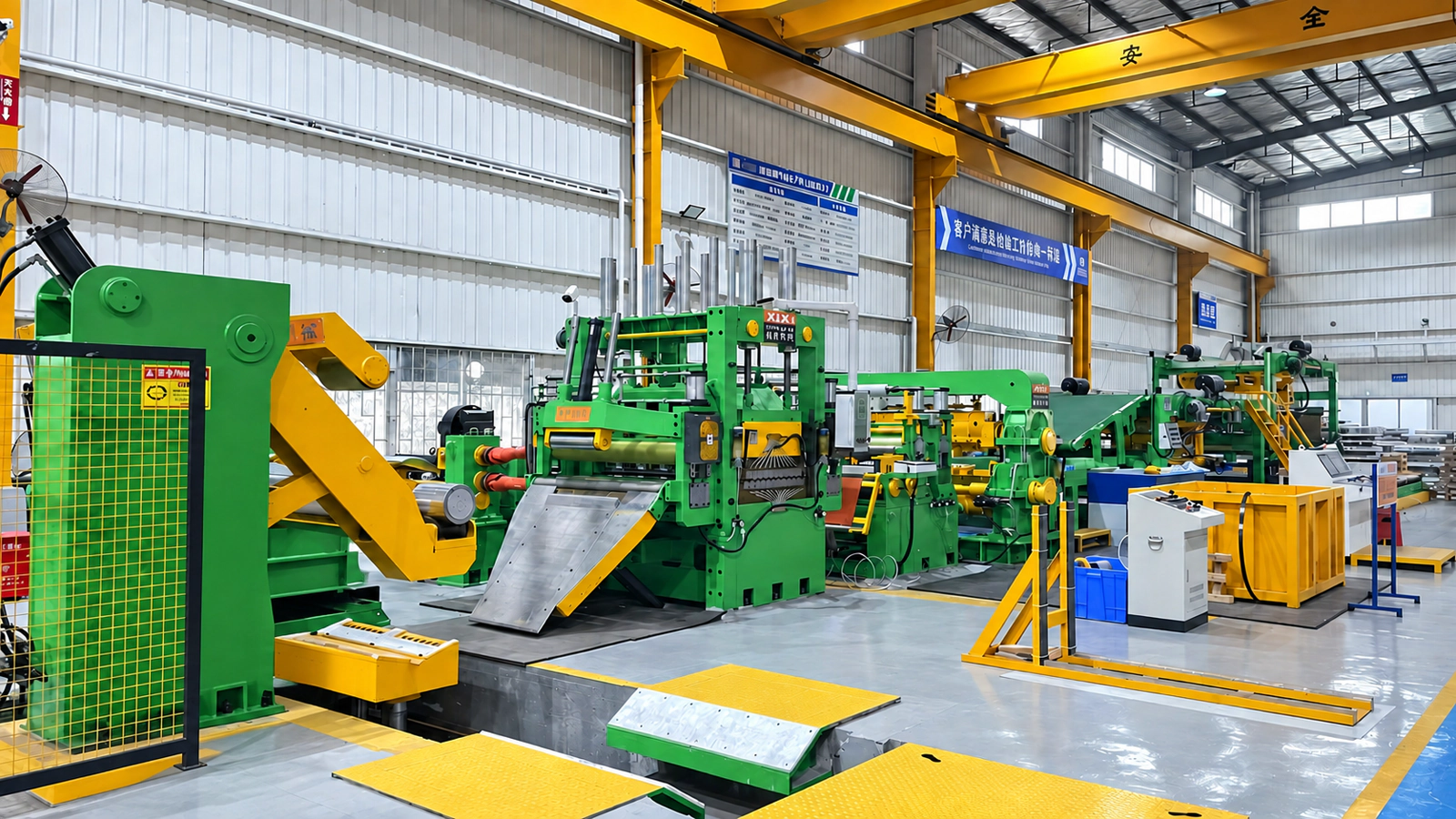

La línea está equipada con niveladora 6HI de 21 rodillos, módulo de aplicación de film protector, alimentación NC y cizalla rotativa de doble cuchilla — ideal para acero galvanizado (GI), aluminio y acero inoxidable dentro de los límites de resistencia del material.
Talleres XIONGJIN

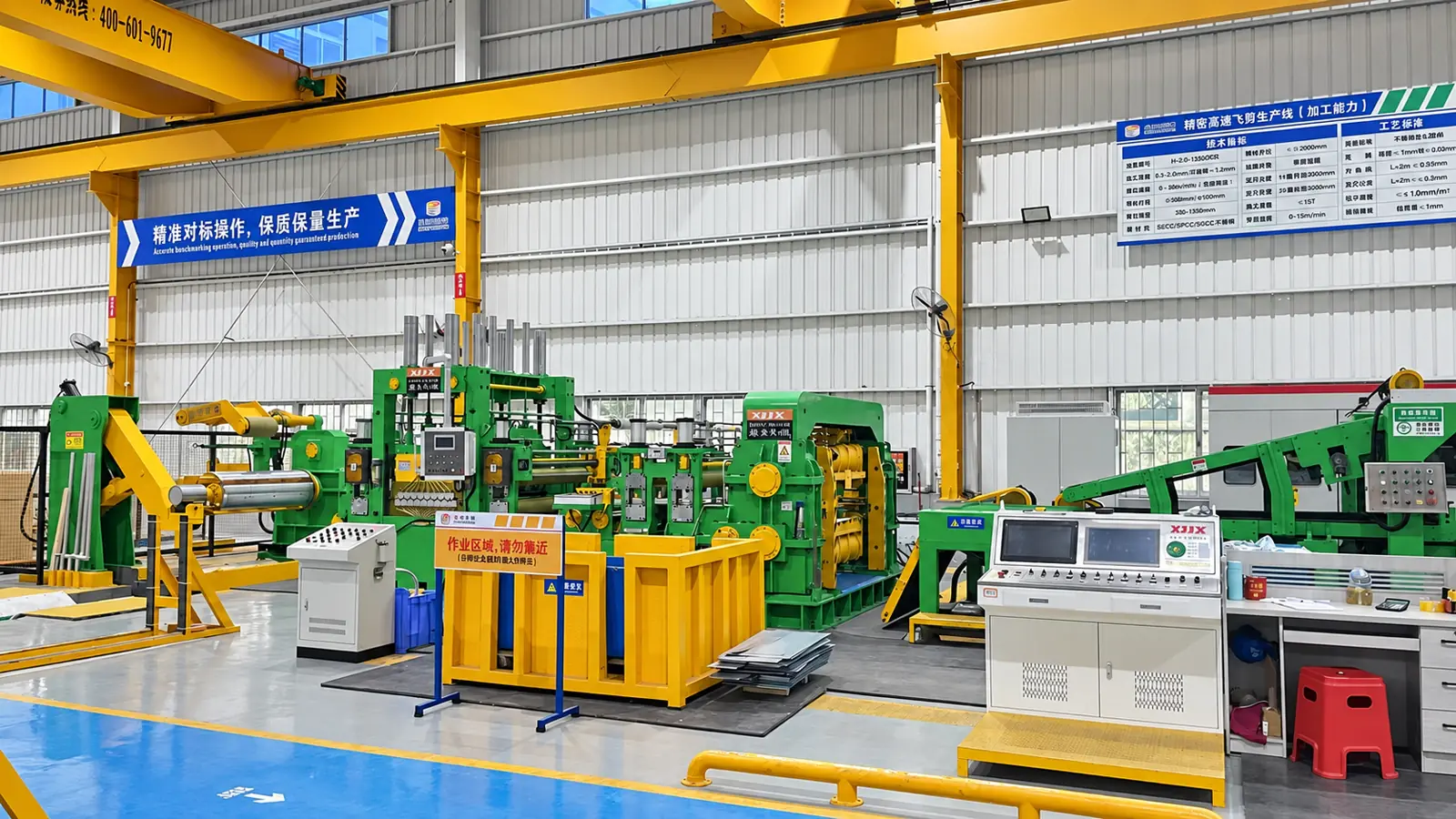

Nuestras plantas en operación
Ficha técnica
Especificaciones
Parámetros principales de Línea de corte transversal con cizalla rotativa 1350. Los detalles se confirman por proyecto.
| Modelo | Tipo 1350 |
|---|---|
| Material aplicable | Acero galvanizado (GI), aluminio y acero inoxidable |
| Espesor del material | 0,3–3,0 mm |
| Ancho de lámina | 300–1250 mm |
| Diámetro exterior de bobina | 600–1800 mm |
| Diámetro interior de bobina | 508 mm |
| Peso máximo de bobina | 15 t |
| Resistencia a la tracción (referencia) | σb ≤ 470 MPa |
| Longitud de la mesa de apilado n.º 1 | 3000 mm |
| Tolerancia de longitud (L = 2 m) | ±0,3 mm a L = 2 m; condición de origen: “1,0 mm” |
| Tolerancia de diagonal (L = 2 m) | ±0,5 mm a L = 2 m; condición de origen: “1,0 mm” |
| Precisión de nivelado | Especificación de origen: ≤ ±1,0 mm/m²; la base de medición requiere verificación |
| Requisitos de calidad superficial | Sin defectos adicionales de procesado en la superficie de la lámina acabada |
| Velocidad de corte | 0–80 m/min |
| Velocidad de enhebrado | 0–15 m/min |
| Alimentación eléctrica | 380 V / 50 Hz / trifásico |
| Potencia instalada | Aproximadamente 300 kW |
| Personal de operación | 1 operario calificado y 2–3 operarios generales |

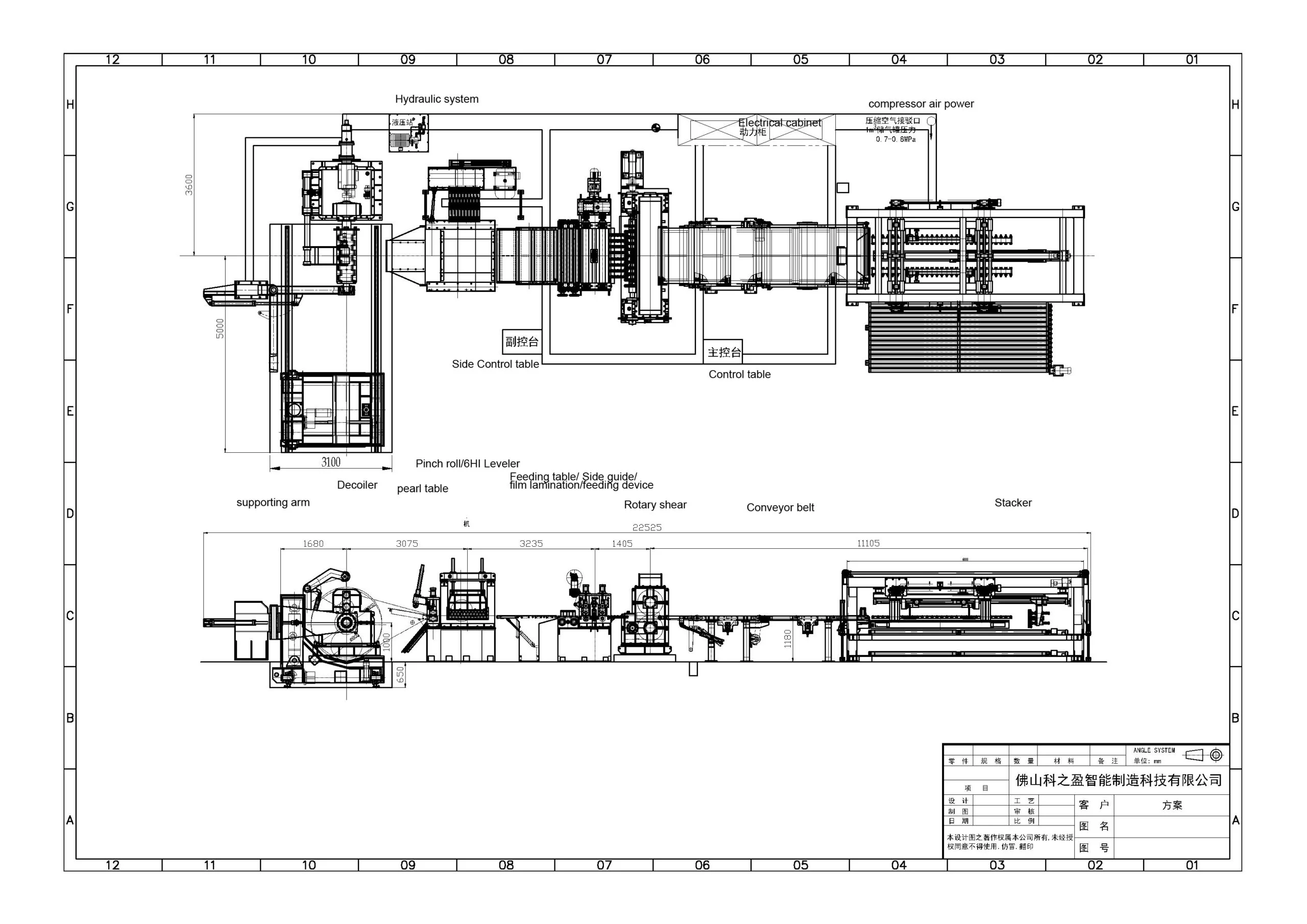

| Superficie requerida (referencia) | 22,5 m (L) × 9 m (A) |
| Altura de trabajo | 1100 mm |
| Condiciones de operación | A determinar por el comprador |
| Color de la línea | Especificado por el comprador |
