Línea de corte longitudinal 1850 con tensión por correa
Descripción
Resumen técnico

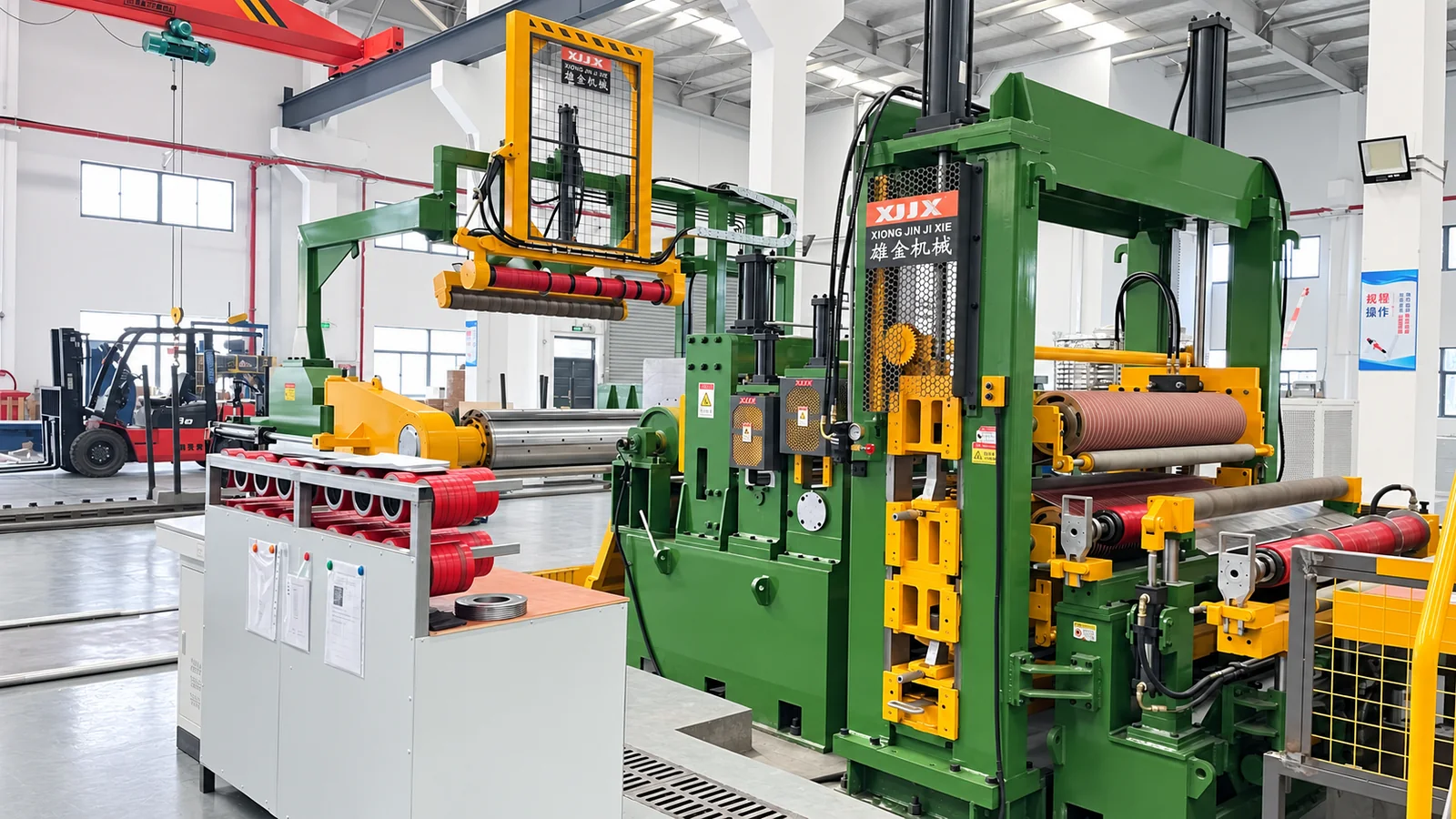

La línea de corte longitudinal 1850 con sistema de tensión por correa está diseñada para bobinas de acero de hasta 1800 mm de ancho, incluidos acero galvanizado, acero inoxidable y acero prepintado. El sistema de correa controla la tensión de cada fleje para un bobinado compacto y la protección de la superficie del material.
La tolerancia de ancho de fleje alcanza ≤ ±0,05 mm, con hasta 40 flejes de referencia a 0,5 mm de espesor — ideal para aplicaciones de acero con superficies sensibles.
Véase también
En operación
Video de operación real

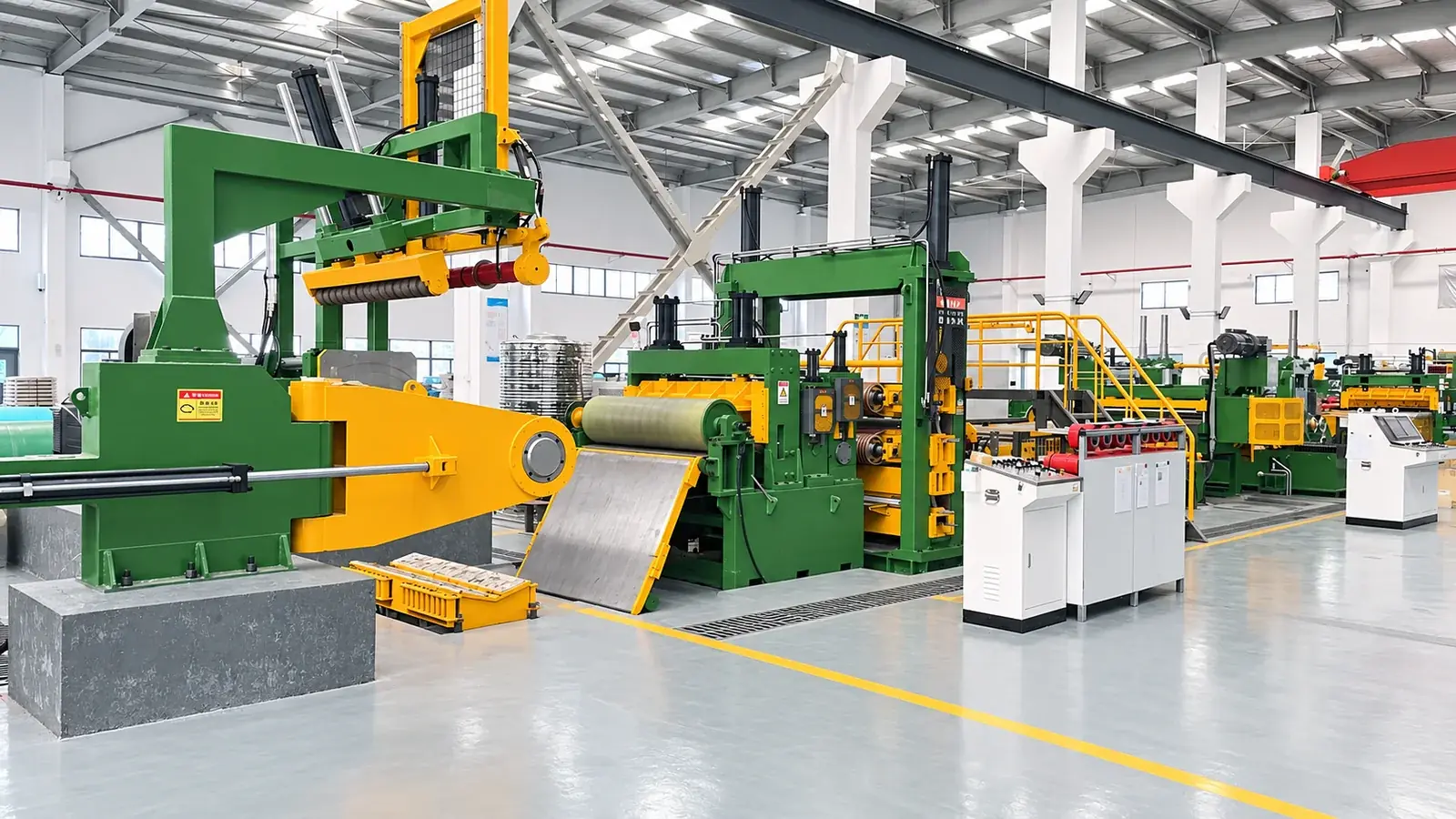

Vea Línea de corte longitudinal 1850 con tensión por correa en operación real en la planta de XIONGJIN.
Talleres XIONGJIN
Nuestras plantas en operación
Ficha técnica
Especificaciones
Parámetros principales de Línea de corte longitudinal 1850 con tensión por correa. Los detalles se confirman por proyecto.
| Material de bobina aplicable | Bobina de acero galvanizado, bobina de acero inoxidable y bobina prepintada |
|---|---|
| Espesor del material | 0,3–4,0 mm |
| Ancho máximo de bobina | 1800 mm |
| Diámetro exterior máximo de bobina | ≤ 1800 mm |
| Diámetro interior de bobina | 508 mm |
| Peso máximo de bobina | 25 MT |
| Resistencia del material (referencia) | Resistencia a la tracción σb ≤ 510 MPa |
| Diámetro interior de la bobina acabada | 508 mm |
| Diámetro exterior de la bobina acabada | ≤ 1800 mm |
| Peso máximo de la bobina acabada | 25 MT |
| Número de flejes (referencia) | Hasta 40 flejes a 0,5 mm; hasta 10 flejes a 4,0 mm, según el esquema de corte y el material |
| Ancho mínimo de fleje acabado | 15 mm |
| Recorte lateral | 2–15 mm |
| Tolerancia de ancho de fleje | ≤ ±0,05 mm |
| Rebaba | ≤ 0,03 mm |
| Rectitud (referencia) | ≤ 0,8 mm/m para anchos de corte ≤ 30 mm; ≤ 0,5 mm/m para anchos de corte > 30 mm. Se excluyen los primeros y últimos 10 m. |
