Línea de corte transversal con cizalla de parada 1650 (4HI)
Descripción
Resumen técnico

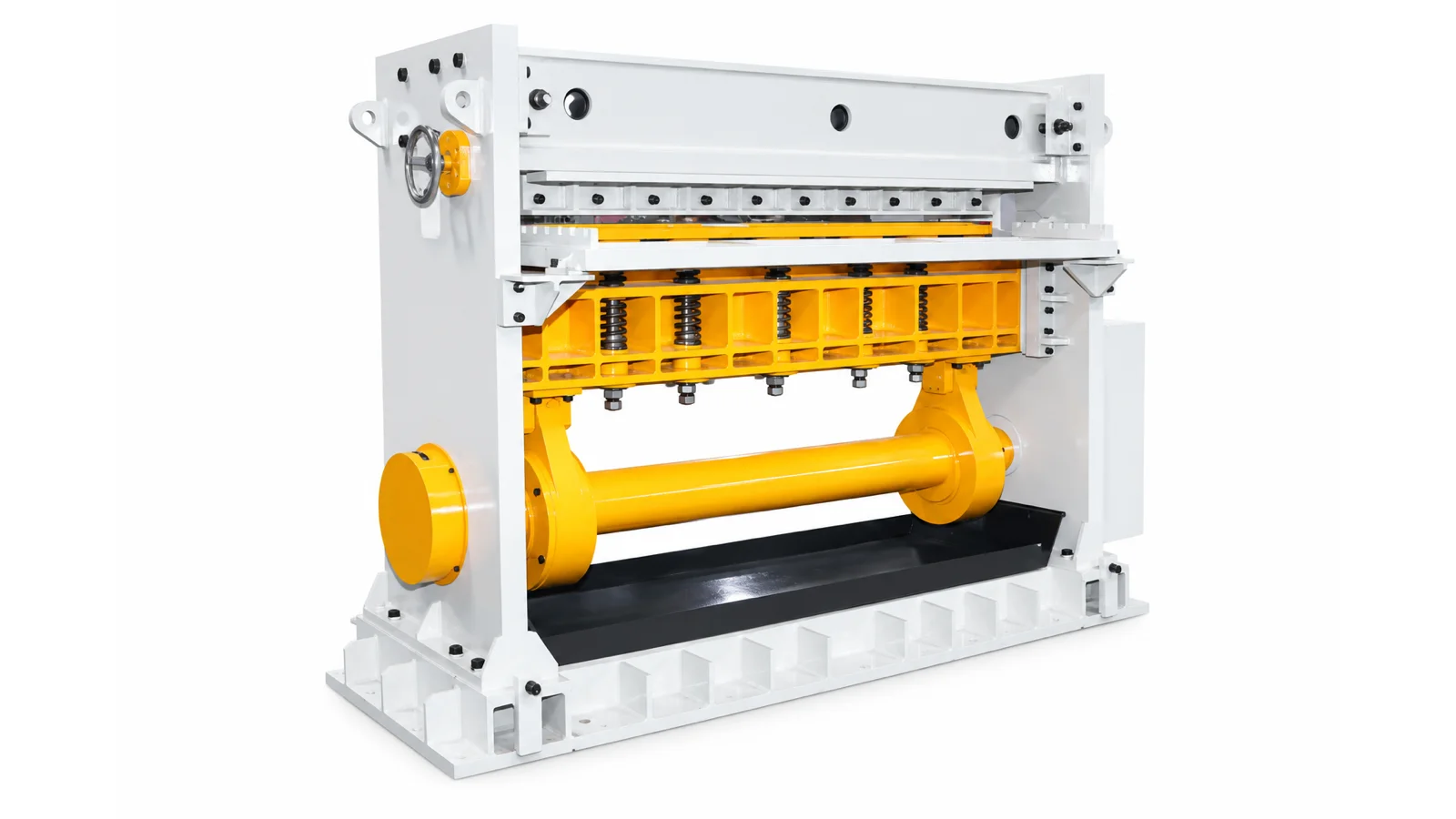

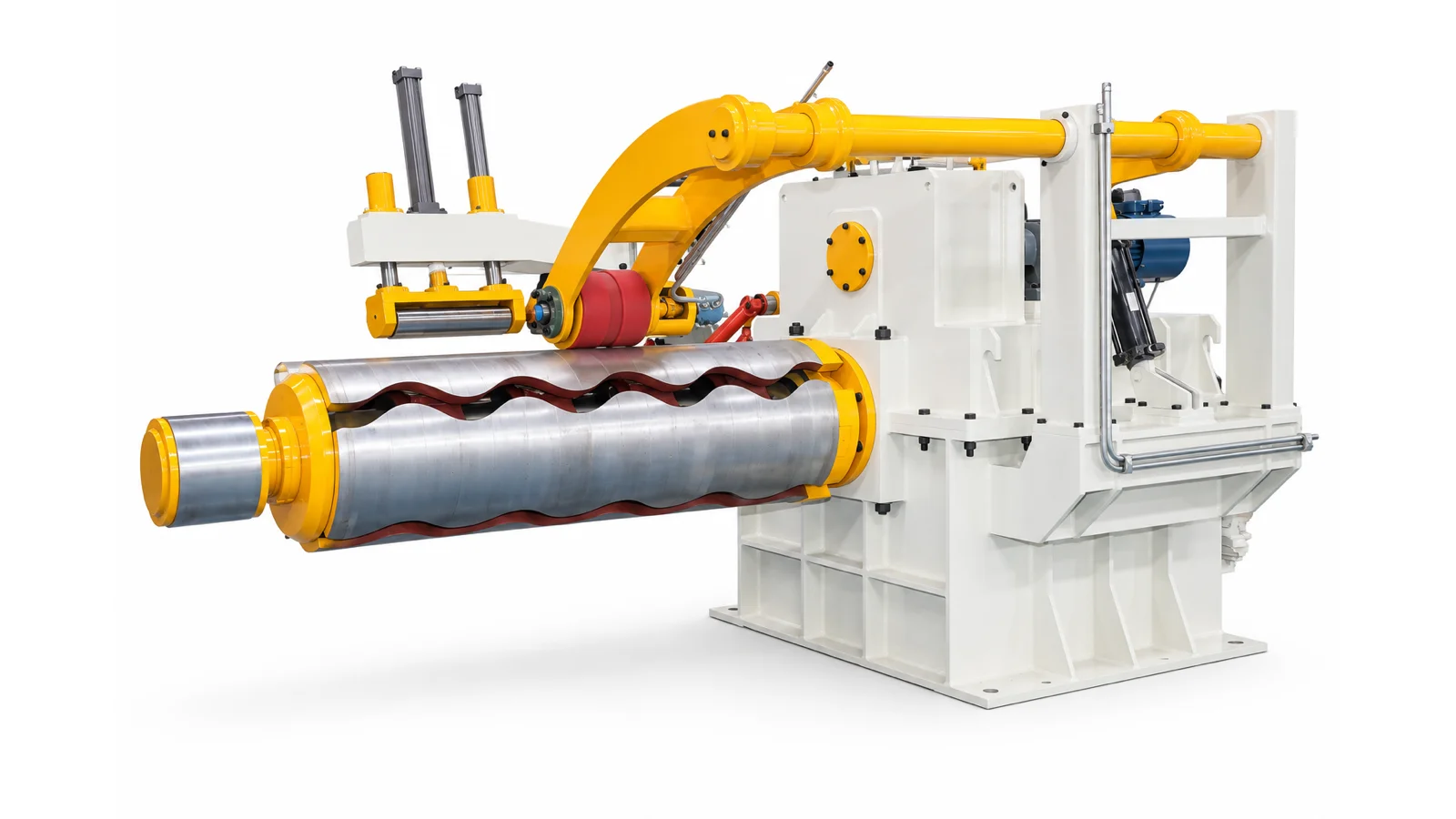

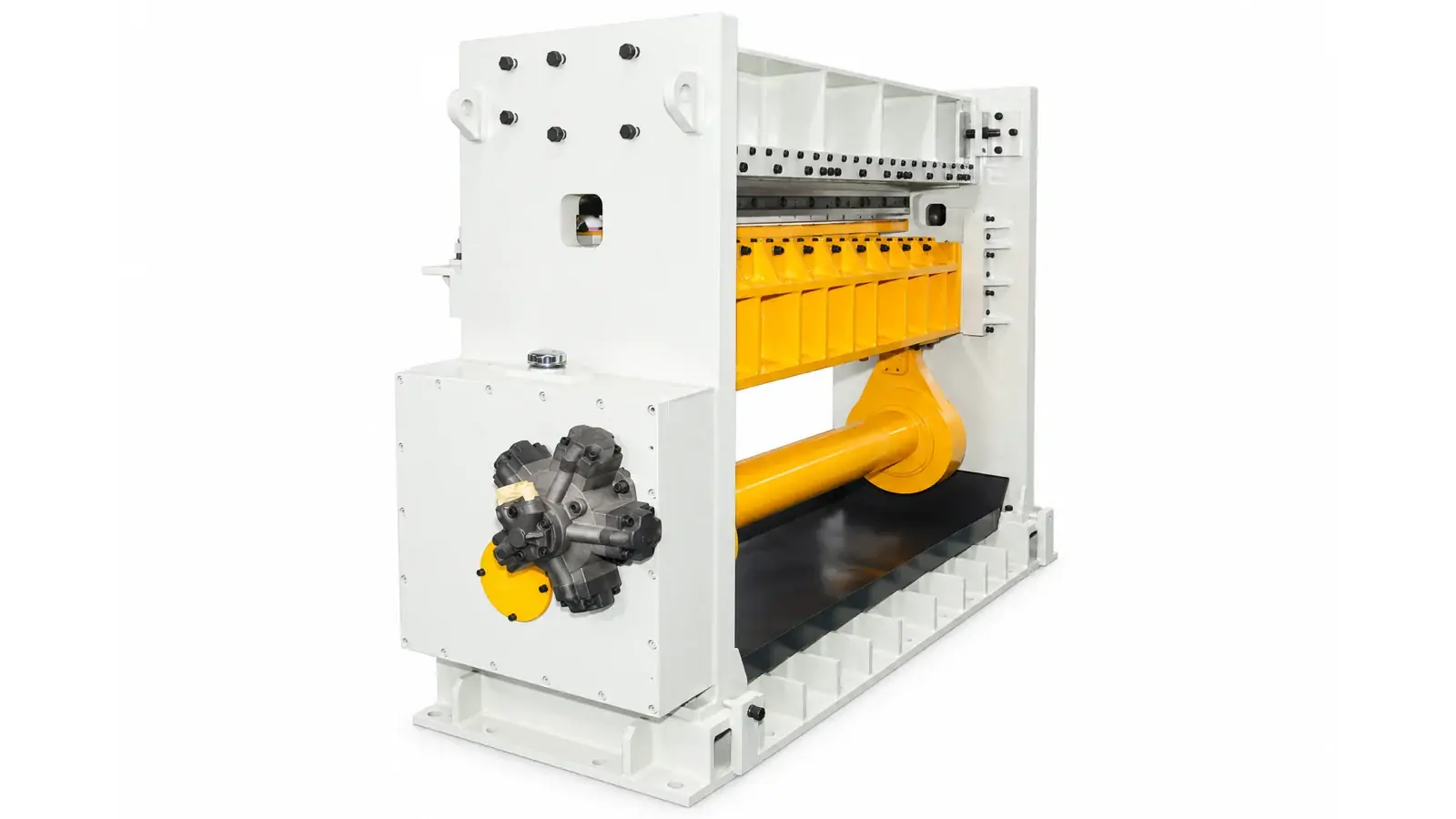

La línea de corte transversal con cizalla de parada 1650 convierte bobinas de acero en láminas niveladas de longitud programada. La configuración de referencia combina procesado de bobina, niveladora de precisión 4HI de 19 rodillos, alimentación NC, cizalla de parada, mesa de rodillos y apilado automático.
Ideal para lámina laminada en frío, lámina galvanizada, lámina decapada y lámina de acero automotriz dentro del rango de materiales de la cotización técnica — desde el almacén de bobinas hasta el apilado ordenado de láminas. Opción técnica: niveladora 6HI.
Véase también
Talleres XIONGJIN
Nuestras plantas en operación
Ficha técnica
Especificaciones
Parámetros principales de Línea de corte transversal con cizalla de parada 1650 (4HI). Los detalles se confirman por proyecto.
| Material aplicable | Lámina laminada en frío; lámina galvanizada; lámina decapada de uso general; lámina de acero para automoción |
|---|---|
| Espesor de bobina | 0,3-4,0 mm |
| Ancho de lámina | 300-1.550 mm máximo según la cotización de referencia suministrada |
| Diámetro exterior de bobina | 600-2.000 mm |
| Diámetro interior de bobina | 508 / 610 mm |
| Peso máximo de bobina | 15 t |
| Resistencia a la tracción del material | σb ≤ 980 MPa |
| Forma del producto acabado | Láminas de acero niveladas y cortadas a medida, apiladas automáticamente |
| Longitud de lámina | 210-4.000 mm máximo, según la referencia del apilador suministrado |
| Ancho de lámina acabada | 300-1.550 mm máximo |
| Tolerancia de longitud (L = 1 m) | ≤ ±0,3 mm a velocidad constante; ≤ ±0,5 mm durante la aceleración o deceleración, en la condición de referencia indicada en la cotización |
| Tolerancia de diagonal (L = 1 m) | ≤ ±0,5 mm a velocidad constante, en la condición de referencia indicada en la cotización |
| Precisión de nivelado | ≤ +1,0 mm/m² valor de referencia |
| Rebaba de corte | ≤ 5% del espesor de la lámina |
| Precisión de apilado | Desalineación ≤ 1 mm |
| Capacidad de apilado | 5.000 kg máximo |
| Velocidad de corte | 0-60 m/min |
| Potencia instalada | Aproximadamente 250 kW |
| Alimentación eléctrica | 380 V / 60 Hz / trifásico |

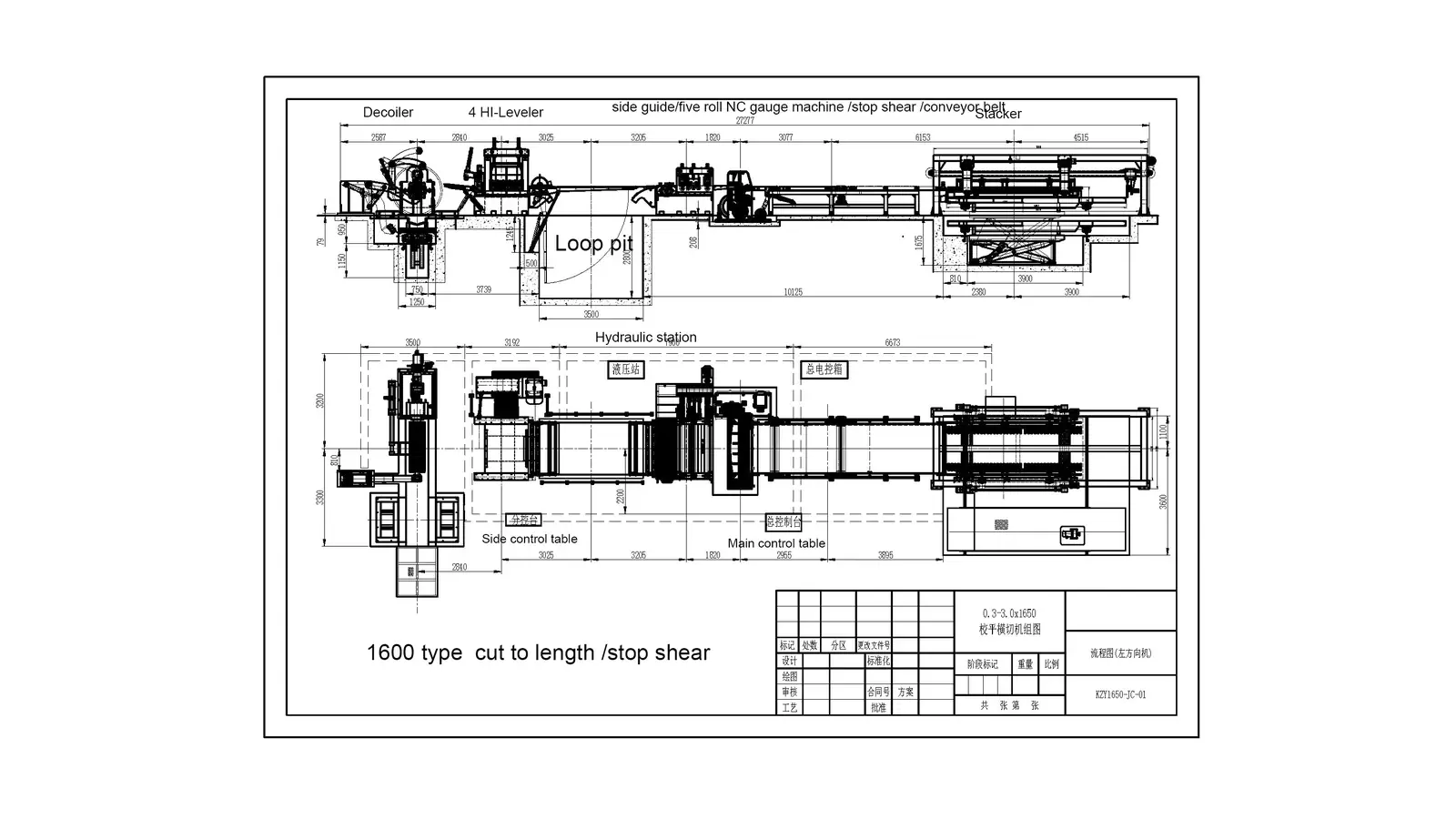

| Superficie requerida (referencia) | 28 m × 8 m |

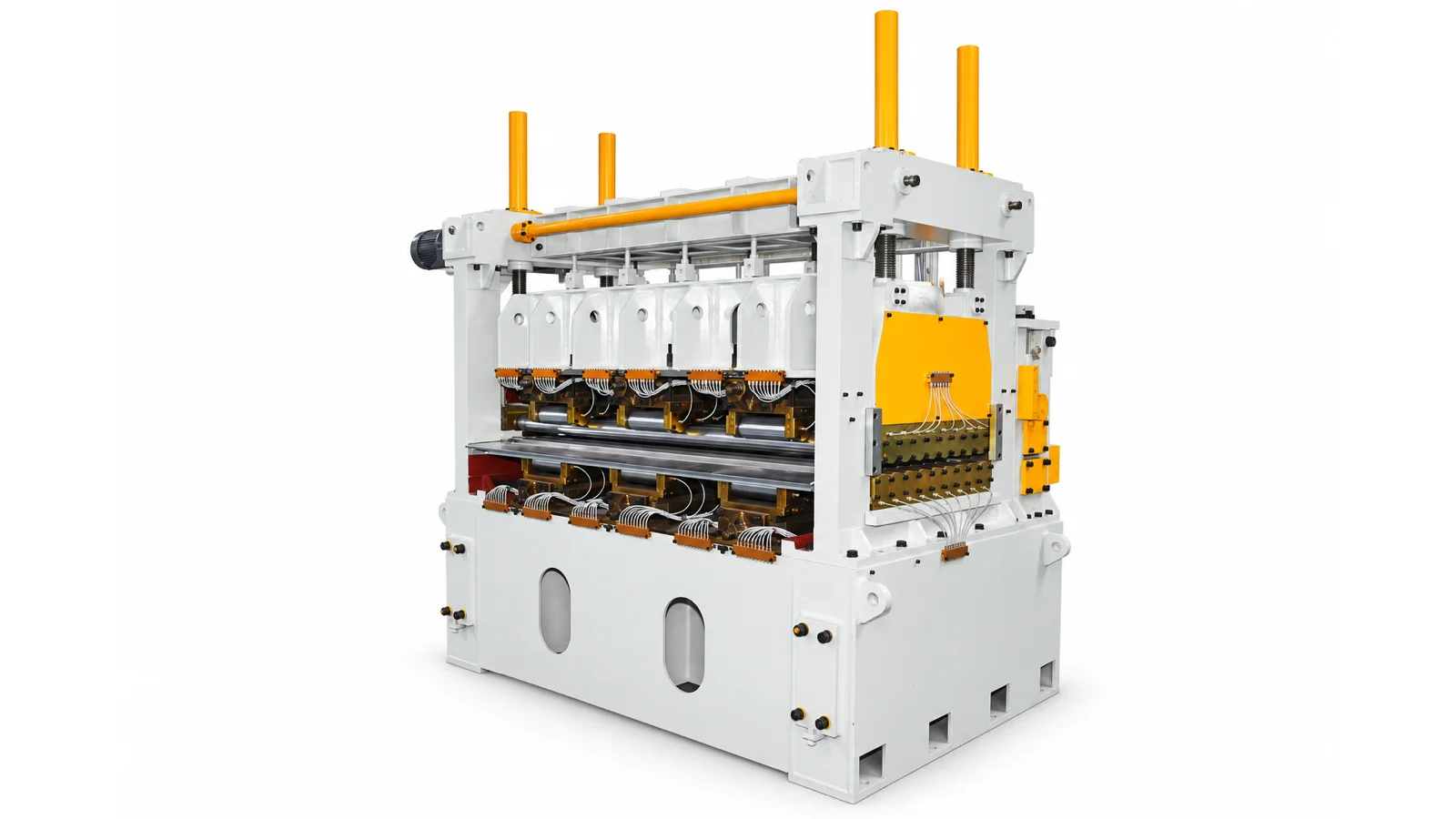

| Configuración de la niveladora | Niveladora de precisión 4HI de 19 rodillos |
| Opción técnica | Niveladora 6HI disponible como opción de ingeniería |
